Intelligent automatisk drænings-ECU

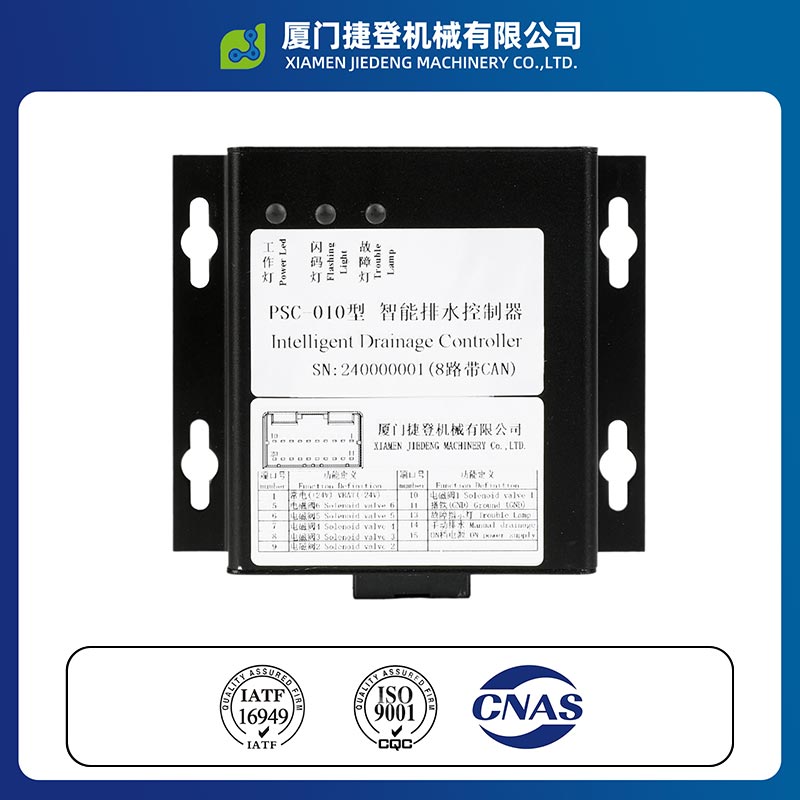

Vare PSC-010 Intelligent Automatic Drainage ECU, som er specielt designet af Xiamen Jiedeng Machinery i Kina til elektronisk kontrol af drænventiler, tunge lastbiler og sættevogne.

Den har et kabinet af aluminiumslegering, demonstrerer fremragende stødbestandighed, varmeafledning, støvtæt og korrosionsbestandighedsegenskaber, i stand tilpasning til barske køretøjsdriftsforhold fra -20°C til +100°C.

Dette produkt drives af 18V til 36V jævnstrøm og understøtter 8 kontrolkanaler. Det inkluderer også kortslutning og åbne kredsløbsfejldetekteringsfunktioner med et beskyttelsesniveau på IP5X. Den er udstyret med omfattende styrelogik, herunder automatisk dræning, temperaturforbundet opvarmning og tvungen dræning.

Som en producent med omfattende designevne er vores produkt også udstyret med en fungerende indikatorlampe, blinkende kodelys og fejllys, hvilket letter hurtig fejldiagnose. Den controlleren fungerer stabilt og er nem at vedligeholde, hvilket effektivt sikrer sikkerheden for køretøjets luftcirkulation afløbssystem.

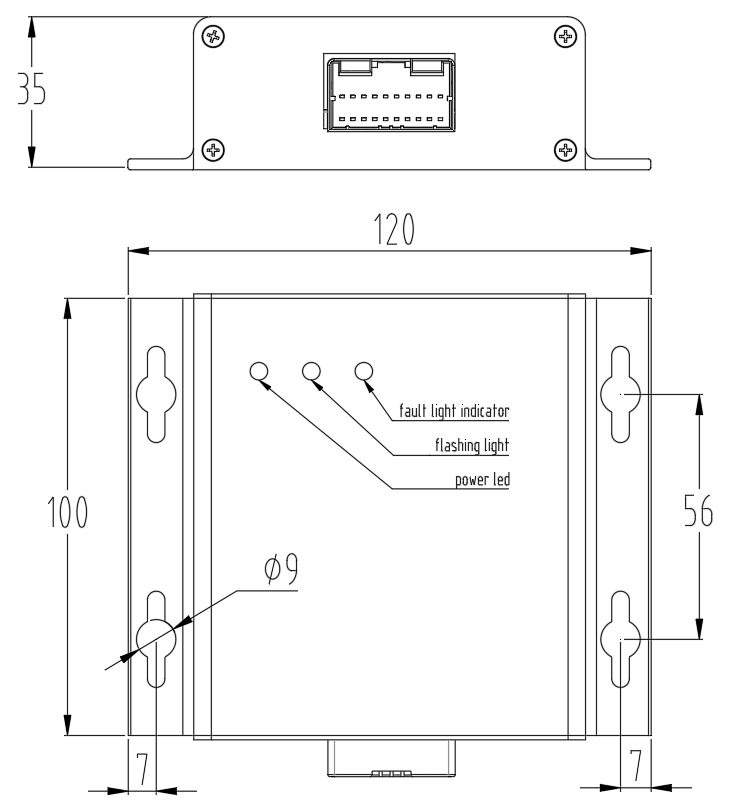

Produktparameter

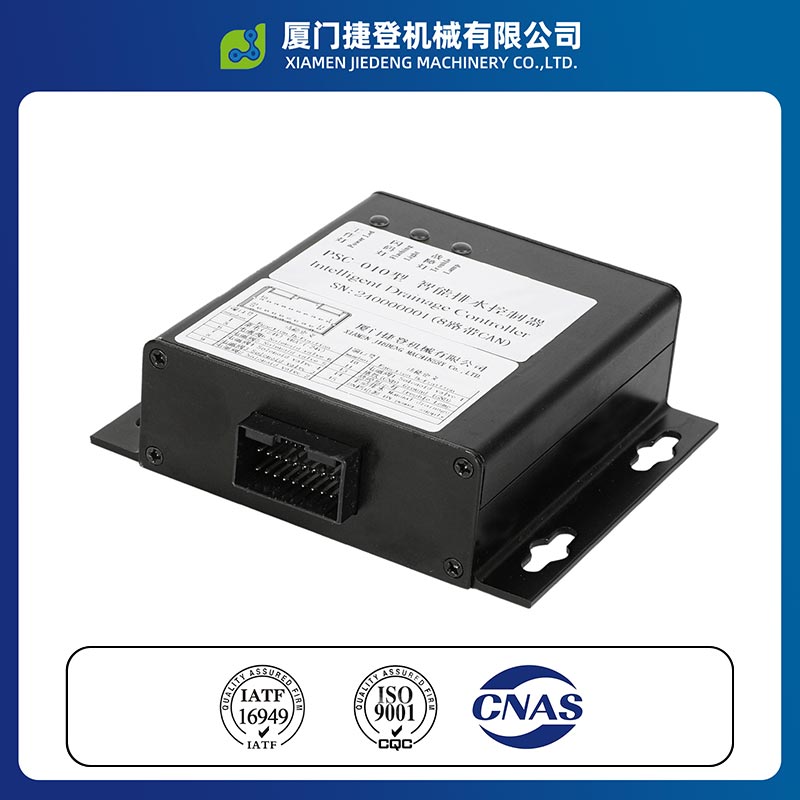

De materielle fordele ved aluminiumslegeringshuset

Denne controller er fremstillet med et kabinet af aluminiumslegering, som har enestående strukturel styrke og varme dissipationsydelse. Denne trailer intelligente drænventil controller kan fungere stabilt selv i kompleks køretøjsmiljøer (herunder langvarige vibrationer, bump og vekslende høje og lave temperaturer).

Aluminiumslegeringshuset modstår ikke kun effektivt stød og kollisionsskader, men fjerner også hurtigt varme genereret af de interne komponenter under drift, hvilket forhindrer høje temperaturer i at påvirke styringen nøjagtighed.

Samtidig har den fremragende støvtætte og korrosionsbestandige egenskaber, hvilket forbedrer betydeligt den overordnede holdbarhed og levetid, hvilket gør den særdeles velegnet til langvarig pålidelig brug i det hårde arbejde trailers forhold.

Afløbslogik

Den intelligente afløbsventilcontroller for tunge lastbiler er specielt udstyret med en dedikeret dræningslogik designet til tunge lastbiler, der integrerer automatisk dræning, varmestyring og tvungen dræning. Den detaljer er som følger:

Beskrivelse af dræning

Når køretøjets nøglekontakt er i positionen "ON":

① Når temperaturen t° > 3℃, udføres en dræningscyklus med det samme;
② Når temperaturen t° ≤ 3℃, vil der ikke blive udført nogen opstarts- eller dræningscyklus.

Når nøglekontakten er i positionen "OFF":

① Når temperaturen t° > 3℃, udføres en dræningscyklus med det samme;
② Når temperaturen t° ≤ 3℃, vil der ikke blive udført strømafløb.

Dræningsinterval:

Ventil 1: En gang hvert 30. minut
Ventiler 2 til 8: En gang hver 2. time
Enkelt dræningsvarighed: 2 sekunder

Beskrivelse af varme

Efter tænding, efter at nøglekontakten er i positionen "ON":
Når t° ≤ 3℃ aktiveres varmeudgangen;
Når t° ≥ 5℃ stopper varmeeffekten.
Når tændingen tændes, efter at nøgleafbryderen er i positionen "ON", når t° > 3℃, forbliver varmeudgangen inaktiv.

Beskrivelse af tvungen dræning

Tryk og hold knappen til tvungen dræning for at aktivere tvungen dræning;
Slip knappen for straks at stoppe tvungen dræning.

Fejldiagnose

På panelet på luftbeholderens automatiske drænventilkontroller er der driftsindikatorlys, blinkende kode indikatorlys og fejlindikatorlys. Når udstyret ikke fungerer, vil disse indikatorlamper tænde eller blink, hvilket giver mulighed for hurtig og foreløbig fejldiagnose baseret på lysstatus.

For specifik fejl definitioner, se venligst følgende tabel for fejlfinding.
