Kraftig intelligent afløbskontrol

Den "kraftfulde intelligente dræningsregulator" leveret af Xiamen Jiedeng er en uundværlig del af intelligent afløbskontrolsystem. Det intelligente afløbskontrolsystem er hovedsageligt tilpasset den pneumatiske bremse akkumulator af erhvervskøretøjer, der erstatter den traditionelle manuelle drænventil og automatisk udtømmer akkumuleret vand i cylinderen. Det kan undgå potentielle farer såsom rørkorrosion, ventilblokering og bremsesystem fiasko forårsaget af vandophobning. Hele processen kræver ikke manuel betjening af mennesker, hvilket sikrer langsigtet stabil og sikker drift af hele køretøjets bremsesystem.

Arbejdsprincip

※ Systemet fungerer i koordination med den elektriske kontrolafløbsventil og den intelligente afløbscontroller.
※ I tilstanden af strømsvigt og statisk forbliver afløbsventilen tæt lukket for at sikre ingen lækage af gassen kilde i lagercylinderen.
※ Når den er tændt og i drift, aktiveres den elektromagnetiske ventilkerne af den elektromagnetiske kraft, der åbner afløbskanalen.
※ Ved hjælp af lagercylinderens indre gastryk sker vandansamlingen automatisk udskrevet.
※ Controlleren indsamler samtidigt forskellige signaler såsom temperatur, håndbremse og CAN-bus.
※ Baseret på de indsamlede signaler realiserer den fuldautomatisk logikstyring af drænsystemet. Dræningsstarten og stopprocessen kræver ingen manuel indgriben.

Kernehardwaresammensætningsarkitektur

Kernekomponenterne i hele det intelligente afløbssystem omfatter: intelligent afløbsstyring, 8-kanals elektrisk styret afløbsventil, varmerelæ, temperaturføler, tvangsafbryder, fejlindikator lys og CAN kommunikationskabel.

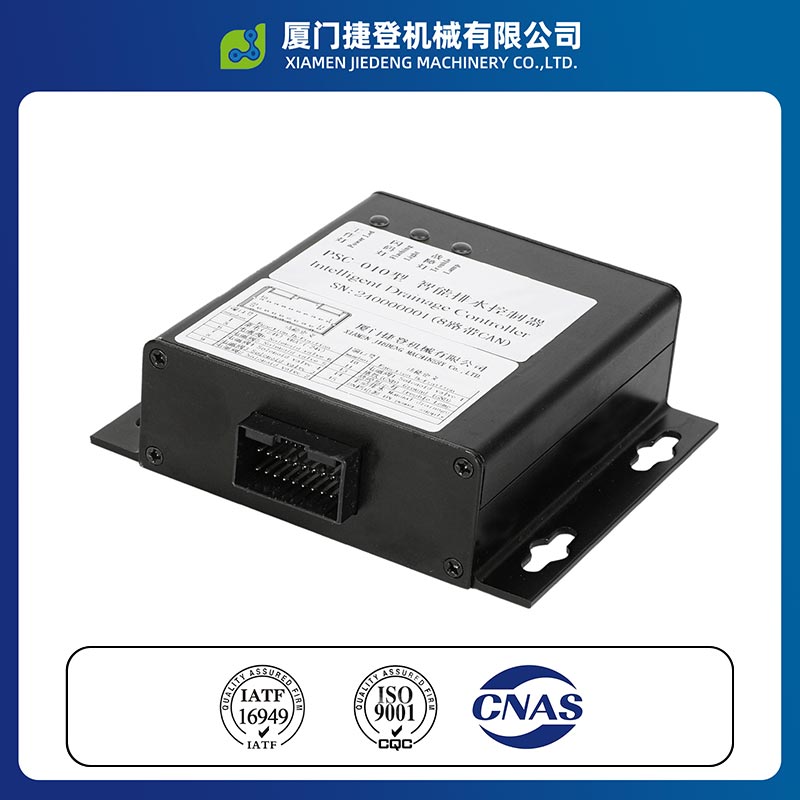

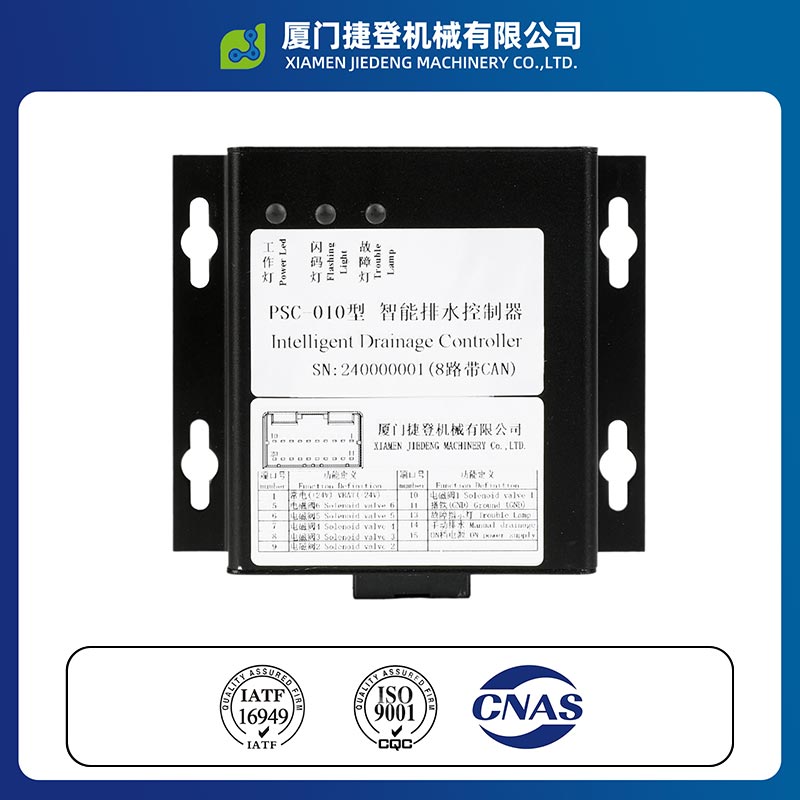

1. Intelligent dræningscontroller: Udfører kernefunktionen for overordnet systemlogikdrift og kontroludførelse.
2. 8-kanals elektrisk styret dræningsventil: Ansvarlig for udførelse af flere lagercylindre drænhandlinger.
3. Temperatursensor: Samler miljøtemperatur i realtid for at danne grundlag for opvarmnings- og drænlogik.
4. Varmerelæ: Styrer varmekredsen om vinteren for at opnå frostbeskyttelse ved lav temperatur.
5. Afbryder til tvungen dræning: Giver en manuel kontrolfunktion til tvungen dræning.
6. Fejlindikatorlys: Bruges til systemfejlsindikering og alarmfeedback.
7. CAN-kommunikationskabel: Opnår køretøjssignaltransmission og kommunikationsinteraktion.

Otte-kanals drænkonfiguration

Regulatoren understøtter 8 uafhængige drænventilkanaler, som kan matches med flere luftbeholdere modeller til separat dræning. Ventil 1 er dedikeret til dræning af den regenerative luftlagercylinder, mens den de resterende kanaler 2 til 8 fungerer uafhængigt på forskellige tidspunkter. Hver kanal har sit eget styreledningsnet og grænseflade, og kanalnumrene kan skelnes med etiketter, der opfylder layoutkravene for forskellige køretøjer modeller af luftlagercylindre.

Vinter automatisk varmefunktion

Systemet er udstyret med en Controller lavtemperatur varmelogik. Efter tænding starter den automatisk opvarmning, når den omgivende temperatur er ≤ 3 ℃, og stop opvarmningen, når den er ≥ 5 ℃. Den er udstyret med en 24V/20A varme relæ, som er kompatibelt med aluminiumsskalvarmetrådsbundter. Dette forhindrer afløbsventilen og rørledningen i fryser og bliver tilstoppet ved lave temperaturer, hvilket sikrer normal drift selv i ekstremt kolde områder.
