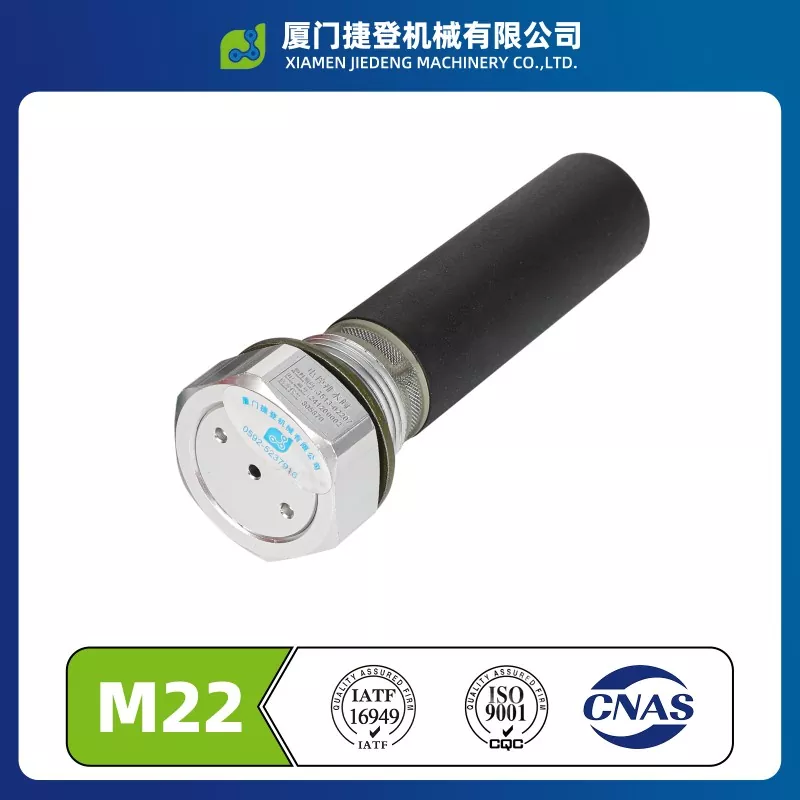

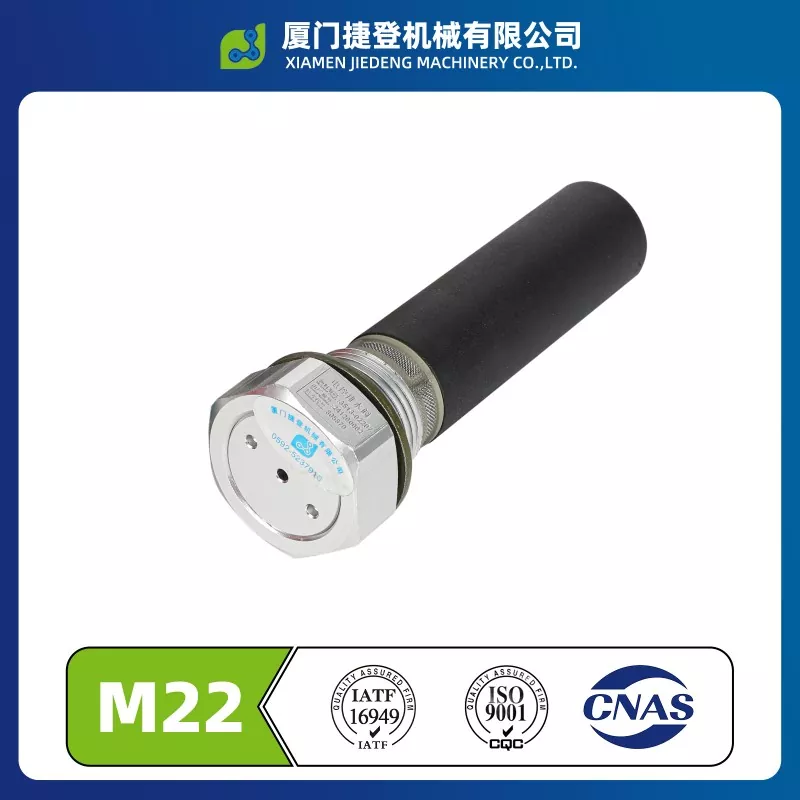

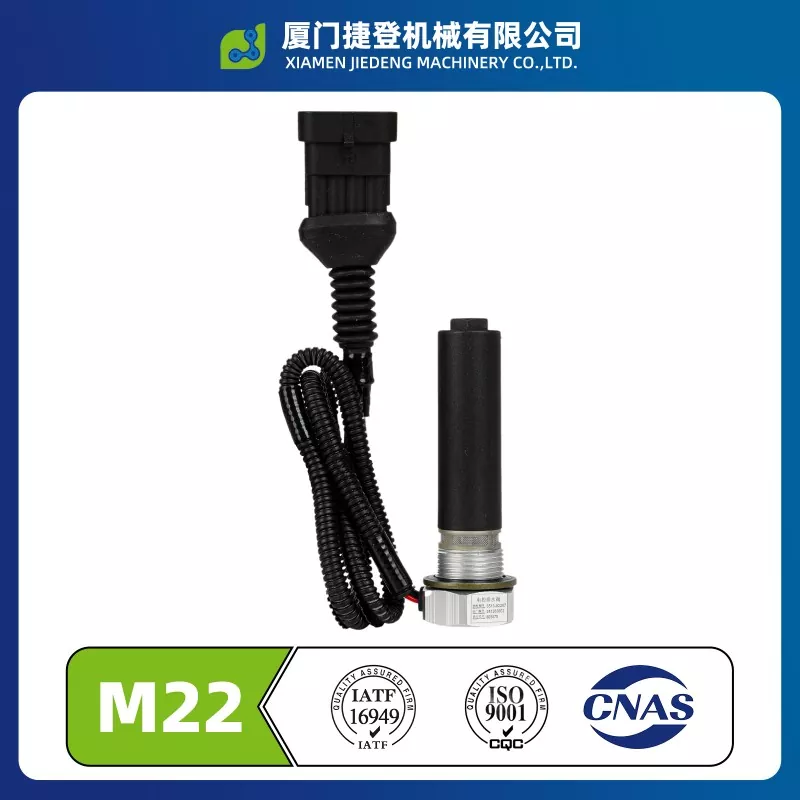

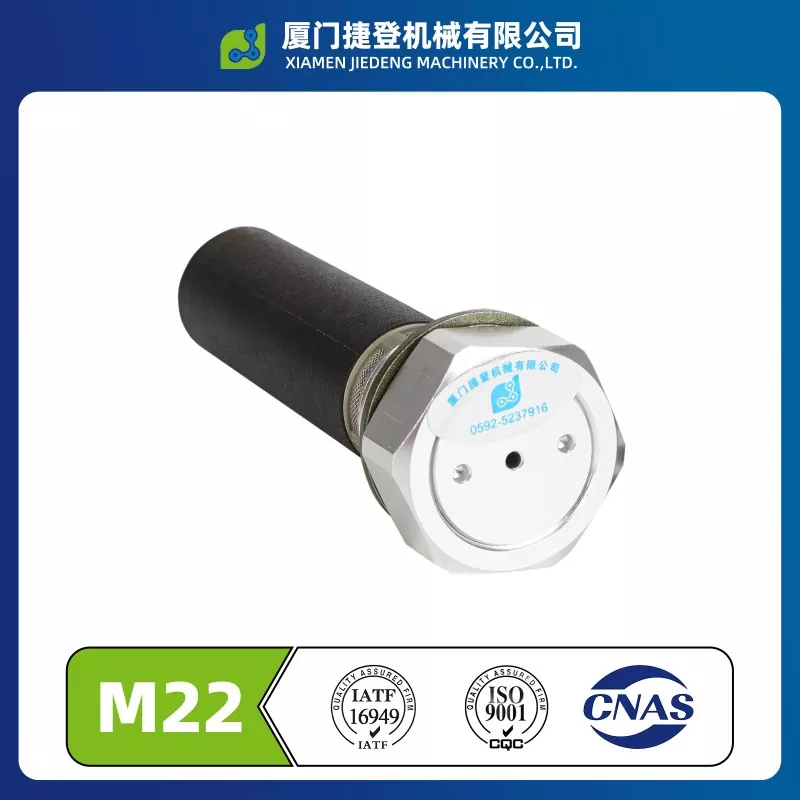

Luftbremsesystem kondensationsventil

Xiamen Jiedeng JD-DDPS-004, en fremragende kinesisk producent, producerer luftbremsesystemets kondensationsventil ved hjælp af standardiserede samlebånd. Med tredobbelt tætningsbeskyttelse ved kritiske komponenter og professionel automatiseret AB klæbende indstøbningsteknologi, overholder produktet et tre-lags kvalitetskontrolsystem gennem hele fremstillingsprocessen. Med fremragende tætningspålidelighed og ensartet montering sikrer den langsigtet stabil ydeevne under højt tryk og brede temperaturforhold, hvilket gør det til et førsteklasses valg til luftbremsesystemer til erhvervskøretøjer.

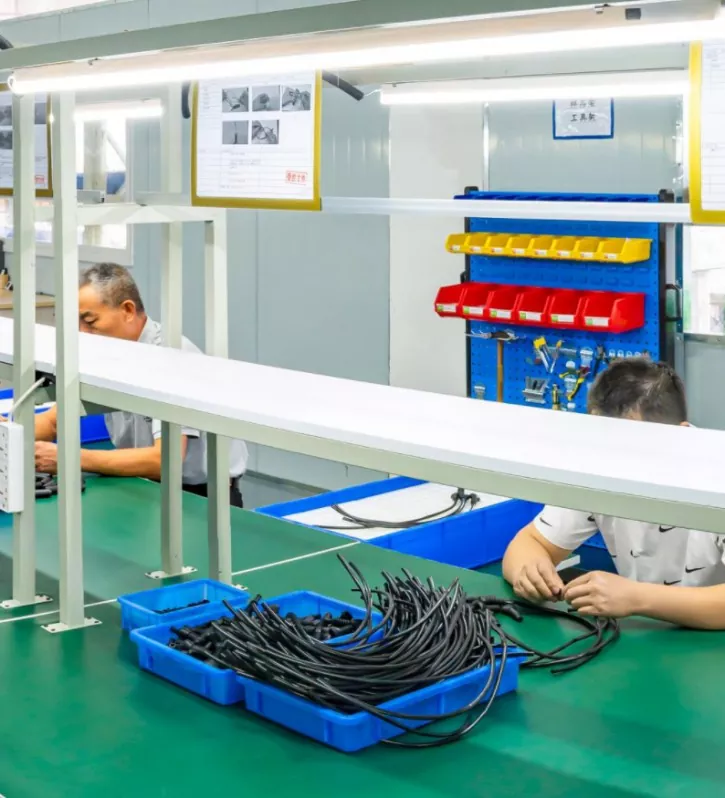

Modulært samlebånd

JD-DDPS-004 Magnetafløbsventil anvender en fuldautomatisk modulær samlebåndsproduktionstilstand, specielt tilpasset til aftapningsventilen i erhvervskøretøjers lufttanke. Den overordnede produktionsproces er opdelt i 12 uafhængige standardtrin, såsom adskillelse af pilothovedet, spolepresning, højpræcisionsfilterinstallation, påføring af tætningslim, ventilhuskalibrering og trykprøvning.

Produktionsprocessen er højt specialiseret og standardiseret. Hver arbejdsstation overholder strengt en standardarbejdstid på 15-30 sekunder pr. stk. Værkstedets stabile produktionskapacitet kan nå op på 200 styk i timen med en daglig produktionskapacitet på over 4.800 styk. Dette kan imødekomme behovene for store eksportordrer, kollektive flådekøb og batchudskiftning efter-salgsservice.

Alle arbejdsstationer er udstyret med specialfremstillede armaturer, positioneringsjigs og momentkalibreringsudstyr, hvilket fuldstændigt eliminerer krydsoperationsfejl som forskydning, løsning og montageafvigelser ved manuel komponentsamling.

Samtidig er produkterne udstyret med et et-produkt-en-stregkode kvalitetssporbarhedssystem. Hvert produkt er bundet med en unik produktionsbatch, arbejdsstation, operatør og inspektionsdata, hvilket giver mulighed for fuld sporbarhed.

Sammenlignet med den traditionelle spredte samlingsproces kontrollerer denne model produktsamlingens konsistensfejl inden for ±0,02 mm, og produktgennemgangshastigheden er stabil på over 99,8%.

Produktionsstabiliteten og produktens ensartethed overstiger langt de almindelige industriprocesser, hvilket lægger grundlaget for, at produkterne er kompatible med forskellige tunge lastbiler, busser og entreprenørmaskiners lufttanke fra produktionskilden.

Præcisionsforseglingssystem

Som reaktion på de barske arbejdsforhold for lufttanken, såsom højtryksvandakkumulering, store temperaturudsving og hyppig åbning og lukning, har denne magnetiske styrede drænventil etableret et tredobbelt præcisionstætningsbeskyttelsessystem.

Alle procesparametre er kvantitativt kontrollerbare, hvilket effektivt forhindrer vandlækage, luftlækage og tætningsfejl. Kerneprocesstandarderne følger strengt industristandarderne for tunge komponenter, og alle parametre har bestået tredjeparts arbejdstilstandssimuleringstests med komplette testrapporter på fil.

1. Gevind låsetætning:De gevindskårne dele af ventilhuset og ventilkernen er jævnt belagt med et særligt højtemperaturbestandigt låsemiddel. Belægningstykkelsen er strengt kontrolleret inden for 0,08-0,12 mm. Efter hærdning kan den modstå en 8 bar højtrykspåvirkning og forhindre gevindløsning og lækage.

2. Bevægelsespar smørebeskyttelse:Ventilhusets bevægelige kontaktflader er belagt med langtidsholdbart og anti-ældningssmørefedt, velegnet til et ekstremt bredt temperaturområde på -40℃ til +85℃. Dette sikrer jævn åbning og lukning af ventilkernen uden blokering og forhindrer ved lav temperatur fastklæbning eller høj temperatur tørhedsfejl.

3. Radial tætning med høj præcision:Nøgletætningsrillerne bearbejdes ved præcisionsfræsning. Tolerancen af ​​rillelegemet kontrolleres inden for ±0,01 mm. Kombineret med en brugerdefineret fluorbaseret O-ring er strækningsdeformationshastigheden af ​​O-ringen strengt kontrolleret inden for det optimale område på 15%-20%, hvilket undgår overdreven strækældning og afspændingslækage.

Efter tredjeparts holdbarhedstest kan dette tætningssystem opnå 100.000 højfrekvent åbning og lukning uden lækage. Under det normale arbejdstryk på 0,3 - 1,0 MPa for lagertanke har den ingen problemer med luftlækage eller vandlækage under langvarig drift.

Den passer perfekt til forskellige arbejdsforhold såsom lastbiler, busser, entreprenørmaskiner og luftkompressorlagertanke. Produktets levetid er over 60 % højere end for almindelige drænventiler.

Automatiseret præcis tætningsteknologi

Forseglingsprocessen for produktspolen og blyhullerne anvender et fuldautomatisk AB-limindkapslingsudstyr i industriel kvalitet gennem hele processen. Det eliminerer usikkerheden ved manuel indkapsling og etablerer en standardiseret og databaseret indkapslingsprocedure for at sikre produktets elektriske isolering, vandtæt og støvtæt ydeevne.

Alle procesparametre er sporbare og verificerbare, og der leveres en elektrisk ydelsestestrapport, når de forlader fabrikken.

Kerne standardiseret proces

For det første udføres en 5-minutters, 0,1 MPa vakuumafgasningsbehandling for fuldstændigt at fjerne mikrobobler i gelen, hvilket forhindrer revner, vandudsivning og lækage af elektricitet i det senere højtemperatur- og højtryksmiljø.

For det andet aktiveres den kvantitative og præcise geldispenseringstilstand, med dispenseringsvolumen-fejlen kontrolleret inden for ±0,5 g, hvilket sikrer en fuld og sømløs forsegling uden huller eller overløb af gelen og en 100% dækning af forseglingen.

Udstyret er udstyret med en intelligent anti-tørbrænding og affaldsgel-fjernelsesmekanisme, som automatisk renser den ineffektive gel ved nedlukning og genstart, hvilket eliminerer resterende gel, der kan påvirke forseglingseffekten.

Samtidig er den også udstyret med et fuldautomatisk rengørings- og smart tanninvandgenfyldningssystem, uden menneskelig indblanding under hele processen.

Denne automatiserede indkapslingsproces gør det muligt for produktet at opnå et IP67-beskyttelsesniveau, som fuldstændigt kan forhindre indtrængen af ​​regn, vandophobning og støv. Isolationsmodstanden for spolen forbliver stabil ved ≥100MΩ, hvilket effektivt løser de almindelige problemer med lækage, kortslutning og vandindtrængningsskader i elektriske kontrolafløbsventiler.

Den er velegnet til komplekse udendørs, fugtige og støvede arbejdsforhold i køretøjer, og dens elektriske sikkerhedsstabilitet overstiger langt den for almindelige produkter i industrien.

Kvalitetskontrol i fuld proces

Hele køretøjets drænventilserie har etableret et kvalitetskontrolsystem i tre niveauer før hændelse, i hændelse og efter hændelse. Den er udstyret med komplet testudstyr, driftsstandarder og testrapporter. Hvert produkt gennemgår 16 omfattende tests, inden det forlader fabrikken. Der er ingen defekte produkter, der nogensinde forlader fabrikken. Det har en komplet kvalitetsoverholdelsesfil, som kan understøtte udenrigshandelskvalitetsinspektion, kundefabriksinspektion og batchinspektion.

1. Verifikation af første stykke før levering

Før hvert produktionsparti vil kvalitetsinspektører kontrollere materialespecifikationer, ventilhusdimensioner, spoleparametre og tætningstilbehør. Det første stykke vil gennemgå måling i fuld størrelse, tryktest og power-on test. Først efter at have bekræftet, at der ikke er nogen fejl, kan masseproduktion fortsætte, og dermed eliminere batch-relaterede kvalitetsproblemer.

2. Egenkontrol på arbejdsstation

Efter at hver arbejdsstationsoperatør har fuldført samlingen, vil de kontrollere delafstanden, limpåføringsstatus og O-ringens installationsnøjagtighed én efter én. Alle deforme, fejljusterede eller defekte produkter vil automatisk blive elimineret.

3. Sluteftersyn og overførsel

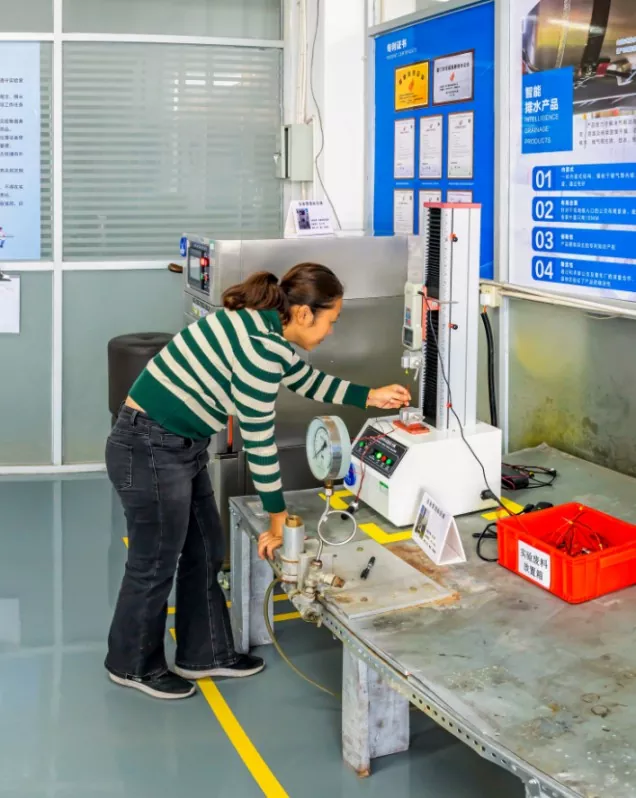

Efter at det færdige produkt er færdigt, vil det gennemgå højtryks gastæthedstest, tændt åbnings- og lukningstest og vandtæt test. Disse tests simulerer reelle køretøjsdriftsforhold til detektion.

Alle defekte produkter er ensartet nummereret, isoleret til opbevaring og registreret med henblik på sporbarhed, hvilket danner et lukket kredsløb til problemafhjælpning. Efter at hele kvalitetskontrolsystemet er implementeret, er den defekte andel af produkter på fabrikken mindre end 0,2%.

Gennem tredjeparts autoritative testning har alle indikatorer såsom tryktolerance, åbnings- og lukkeydelse, forseglingsholdbarhed og elektrisk sikkerhed for produkterne opfyldt standarderne, og fabriksinspektionsrapporter, præstationstestrapporter, IP-beskyttelsesniveaurapporter kan leveres, der opfylder adgangsstandarderne for oversøiske markeder.

Kernespecifikationer for produktet

Forslag til produktvalg

1. Spændingsvalg

Til små lette lastbiler og husholdningskøretøjer foretrækkes 12V-versionen; til tunge lastbiler, langdistancegodskøretøjer, store busser og entreprenørmaskiner er 24V-versionen ensartet anvendelig for at undgå spændingsuoverensstemmelse og forhindre funktionsfejl under opstart og nedlukning.

2. Valg af driftstilstand

I områder med kraftig regn, høj luftfugtighed og lave temperaturer bør modellen med IP67 vandtæt og lav temperatur modstandsfunktioner vælges for at undgå vandophobning, isdannelse og støvindtrængning, der kan beskadige ventilhuset.

3. Udskiftningsvalg

Den er kompatibel med størstedelen af ​​originale fabrikslufttankinstallationshuller i erhvervskøretøjer, hvilket eliminerer behovet for rørledningsændringer og muliggør direkte udskiftning af den gamle manuelle drænventil og almindelige simple elektriske kontroldræningsventiler. Den er også kompatibel med almindelige bilmodeller på markedet.

4. Batchvalg

Flåde, reparationsværksteder og udenrigshandelskøbere kan blande batch 12V/24V specifikationer. Tilpassede batchlogoer og emballage understøttes, og det er velegnet til oversøiske mærkemærkning, kanaldistribution og andre krav.

Ofte stillede spørgsmål om produktbrug

Q1: Hvorfor kan den elektronisk styrede tidsindstillede drænventil ikke dræne vandet automatisk efter installationen?

A: Først skal du kontrollere, om spændingen er kompatibel, og ledningerne er sikre; for det andet skal du kontrollere, om trykket i luftbeholderen når arbejdstærsklen på 0,3 MPa. Hvis det ikke har været brugt i længere tid, kan du rense urenhederne i ventilhusets filter lidt. Efter en normal installation og matchning vil den automatisk dræne vandet med jævne mellemrum.

Q2: Er det normalt, hvis der er en lille luftlækage under brugen af ​​produktet?

A: Under normale forhold bør der ikke være nogen luftlækage overhovedet. Hvis der er luftlækage, skyldes det sædvanligvis fejljustering af O-ringen eller løsning af rørledningen. Stram blot rørledningen igen og kontroller tætningsdelene for at løse problemet. Tætningsevnen af ​​de fabriksleverede produkter er blevet testet under højt tryk, og der er ingen kvalitetsproblemer.

Q3: Vil det fryse og sidde fast i ekstremt kolde vintre?

A: Produktet er designet til at være kompatibelt med -40℃ lavtemperaturmiljøer. Tætninger og smøremidler er lavet af materialer, der er modstandsdygtige over for lave temperaturer, og ventilhuset er ikke designet til at tilbageholde vand. Under normale driftsforhold vil den ikke fryse og sætte sig fast. Den er velegnet til langtidsbrug i nordlige og højtliggende områder.

Q4: Hvor lang er produktets levetid? Tilbyder det eftersalgsgaranti?

A: Under normale køretøjsbrugsforhold kan levetiden nå 3 til 5 år. Alle modeller leveres med standard eksportgaranti. Hvis det ikke er beskadiget af menneskelige faktorer, kan det udskiftes gennem eftersalgsservice. Der vil blive ydet teknisk support under hele processen.

Q5: Understøtter du batchtilpasning og grænseoverskridende OEM?

A: Vi understøtter storstilet ordreproduktion, tilpasset logodesign til produkter, tilpasning af eksportstandardemballage og kan levere et komplet sæt testrapporter og kvalifikationsdokumenter for at opfylde salgskravene på oversøiske platforme og forsyningsbehov til offline kanaler.
